铸钢件砂眼问题是不少企业曾经头痛过的，有的现在仍然面临着，甚至将来还可能要面对的问题，这个问题就是铸件砂眼问题，那么应该怎样控制铸钢件砂眼问题呢？注意，小编这里用的是控制一词，为什么不用消灭一词呢？这是因为对于砂型铸造而言，砂眼与之是相伴而生的，只要有砂型铸造，砂眼就是一个永远无法消灭的问题，所以只能用控制，而不是消灭一词，必须采取有效的措施加以控制。

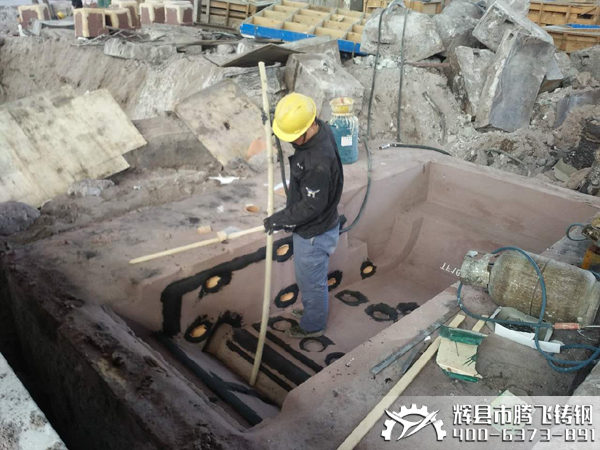

图：铸造企业造型操作现场

    控制好了，铸件砂眼就会大大减少，那么少到什么程度呢？

腾飞铸钢认为：砂眼的数量、面积、大小都能够影响到铸钢件验收标准，而控制不好，砂眼的数量太多、面积太大、深度过深，这样的砂眼将导致铸件直接报废，因为这种程度的砂眼是非常危险的，所以必须严防死守控制好铸件砂眼，与砂眼做斗争是砂型铸造工作者一个永恒的课题。

既然如此，我们应该如何从源头上控制砂眼呢？那么应该如何控制砂眼呢？

    砂眼内存在砂粒、砂团或者砂块，这就要求铸造工程人员应该像公安人员破案一样，必须找到砂子从何而来，找到了砂子的来源，就找到了砂眼控制的方法。砂子的来源到底有几条途径呢？腾飞铸钢现场工程师根据多年经验，总结出六条途径，也是六个来源：

    ***个来源是砂型或者砂芯的表面强度低，型壁上或者砂芯上的砂子经不住高温金属液的冲蚀而剥落下来；

    第二个来源是由于浇冒注系统设计不合理，造成浇冒注系统发生了掉砂、冲砂、挤砂以及涂层脱落等下来的；

    第三个来源是铸型型腔内发生了掉砂、冲砂、挤砂以及涂层脱落引起的砂子，比如芯头间隙预留太小造成挤砂等；

    第四个来源是浇注速度过快，金属液冲击力太大造成砂粒从型壁上或者砂芯子上脱落下来；

    第五个来源是合箱操作者不仔细造成的。比如下芯前后型内的浮砂不能吹干净，或者明出气孔孔壁以及型内的虚砂、尖砂没有及时清理下来，或者是型内、浇冒口上的虚砂、尖砂没有吹下来，结果合箱后或者浇注过程中又掉落下来；或者搬运、压箱受到震动、撞击造成砂子脱落下来；

    第六个来源是合箱后有外来的砂子从明冒口、明出气孔或者直浇口上落入引起的。

    可以说，上面的六个途径是砂子的来源，控制砂粒，特别是控制致命的砂团、砂块的来源，这是解决砂眼问题的关键。孤立的散砂粒形成的砂眼由于深度太浅，因而不会造成铸件报废，***多是表面不光滑，只有砂块、砂团形成的砂眼对铸钢件才是致命的伤害。

腾飞铸钢在15年的发展中，不断摸索、实践、创新，已形成一套成熟、先进的生产流程，因为有规范的生产流程，先进的检测仪器，专业的技术团队，才有能力生产出客户所需要的高品质铸钢件。

    了解更多铸钢件加工详情，可以点击：http://www.hntfzg.com/  查看。如果您近期有购买铸钢件的意向，可以登陆腾飞铸钢官方网站咨询我们的在线客服，也可以拨打我们的热线电话：0373-6066848，我们将竭诚为您服务。
