大型铸钢件-轴承座是作为一个常用且作用巨大部件而存在的，它一直发挥着巨大的作用。然而在铸造过程中常会有缺陷出现，气孔和砂眼缺陷是铸造过程中的常见问题，我们腾飞铸钢作为一家大型铸钢厂采取了以下措施进行了控制：大型铸钢厂应严格控制钢水纯净度，采用精炼技术降低气体含量，避免因氢气、氮气滞留形成气孔。同时，确保浇注温度适中，减少液态金属收缩缺陷。选用高耐火度、低发气性的造型材料，加强型砂透气性，防止砂型在高温下产生气体形成气孔。此外，需保证砂型紧实度均匀，避免局部松散导致砂眼。采用底注式或阶梯式浇注，减少金属液湍流，降低卷气风险。大型铸钢件可通过设置排气孔和冒口，促进气体和杂质排出。通过无损检测技术（如超声波或X射线）对轴承座铸件进行缺陷筛查，及时发现并返修问题产品，确保出厂质量达标。综上所述，大型铸钢厂需从工艺、材料和检测等多方面入手，才能有效减少轴承座铸件的气孔和砂眼缺陷，提升铸件成品率与可靠性。

在大型铸造厂-腾飞铸钢的生产实践中，其铸造质量直接影响设备运行稳定性与使用寿命。为减少铸造缺陷，需从多方面优化工艺。在材料准备环节，大型铸造厂-腾飞铸钢严格把控钢材原料质量，选用纯净度高、成分均匀的优质钢材，从源头降低杂质与偏析风险。设计合理的浇注系统是关键，通过模拟分析优化浇道形状、尺寸与布局，确保钢水平稳、快速充型，避免卷气与夹渣。在铸造过程中，精确控制温度至关重要。采用先进的测温设备，实时监测钢水温度与模具温度，确保浇注温度在范围内，防止因温度过高导致的晶粒粗大或温度过低产生的浇不足等问题。同时，优化冷却工艺，根据轮带结构特点制定差异化冷却方案，控制冷却速度与方向，减少热应力与裂纹倾向。此外，加强过程监控与检测，大型铸造厂-腾飞铸钢运用无损检测技术对铸造件进行“体检”，及时发现并处理潜在缺陷。对操作人员进行系统培训，提升技能水平与质量意识，确保每一道工序严格遵循标准执行。通过以上维度优化措施，大型铸造厂-腾飞铸钢可有效减少轮带铸造缺陷，提升产品质量与生产效率，增强市场竞争力，为企业的长远发展奠定坚实基础。

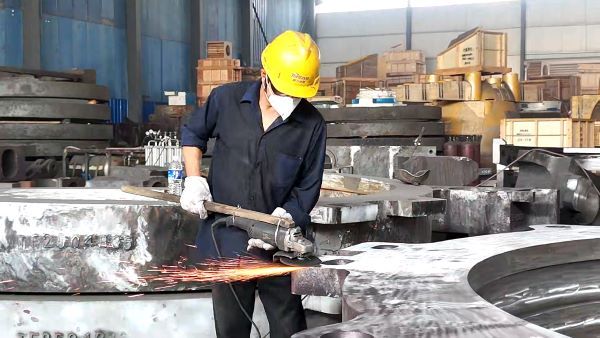

作为一家拥有20年经验的大型铸钢厂，我们腾飞铸钢始终记得将安全放在首位。我们对质检仪器的维修也是一种对安全的保障。6.3米立车10米立车8米滚齿机腾飞铸钢是一家以铸造及机加工为一体的制造型企业，生产大型铸钢件年生产能力3.5万吨。公司拥有2台25吨电炉，2台大型天燃气热处理炉、模型制作等铸造设备，公司还引进了德国OBLF公司GS1000直读光谱仪、机械性能试验机，冲击试验机、数字式硬度计、超声波探伤仪、多用磁粉探伤仪、拉力试验机等理化检测设施，采用CAE软件对铸造过程进行数字模拟浇注，使铸造工艺水平达到新的境界；铸钢件的精整采用电弧气刨、抛丸等工艺技术，使大型铸钢件的外观质量得以保证。这些质检仪器都是拥有一定的质检周期的，我们腾飞铸钢每隔一定的时间段就会对质检仪器进行检查，以确保每一个质检仪器都能够在确保安全的前提下进行运作。

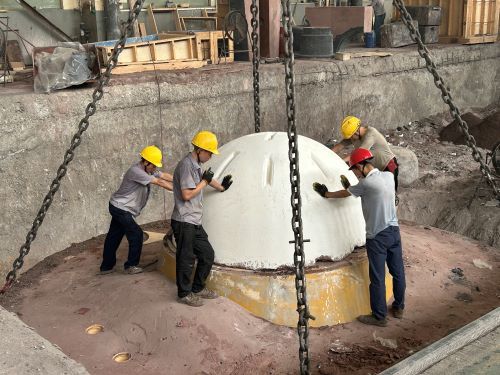

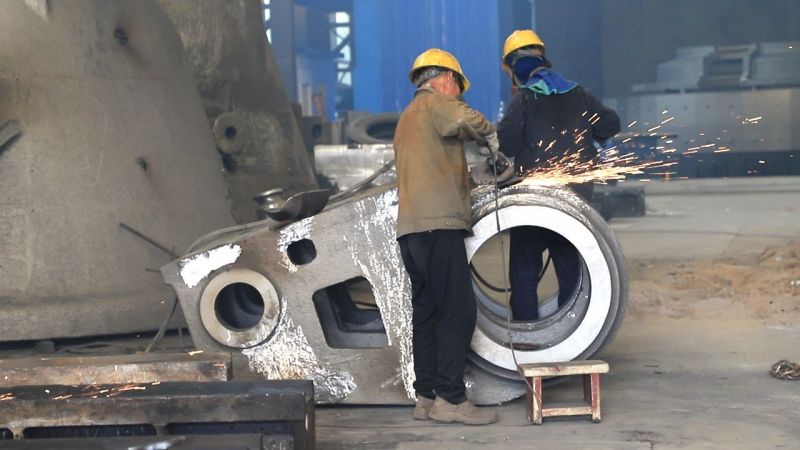

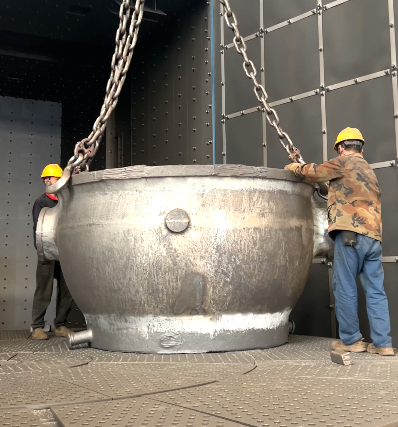

作为具备完整生产链的大型铸钢厂，我们自主运营木模制作、抛丸清理、热处理等全流程车间。我们从木模车间的基础成型开始把关。经验丰富的师傅根据图纸手工制作木质模具，为后续铸造奠定精准基础。铸造后的毛坯件经由抛丸机处理，清除表面杂质并增强结构致密性。热处理车间通过常规退火、淬火等工艺改善材料性能，消除铸造应力。所有工序在大型铸钢厂厂区内完成，铸造及加工一站式服务避免了跨厂运输损耗，尤其适合对工艺连贯性要求较高的订单。

大型铸钢件-（前/后）墙板作为建材行业的铸件，一直发挥着重要的作用，所以大型铸造厂家在进行生产时需要注意特别多的情况，这样才能保证在生产时不出现错误。热处理作为一种重要的金属加工工艺，在提升铸钢件墙板耐久性方面发挥着关键作用。在铸造完成后，大型铸钢件-墙板内部往往存在组织不均匀、应力集中等问题。通过热处理，可有效改善这些状况。首先，进行退火处理，将铸钢件加热到适当温度并保温一段时间，随后缓慢冷却。这一过程能使金属内部组织均匀化，消除铸造应力，降低硬度，提高塑性和韧性，为后续加工和使用奠定良好基础。若要进一步提升铸钢件-墙板的强度和硬度，淬火处理是重要手段。将铸钢件加热到临界温度以上，保温后快速冷却，使其获得马氏体组织，显著提高硬度和强度。但淬火后会产生较大的内应力，此时需及时进行回火处理。回火是把淬火后的铸钢件重新加热到低于临界温度的某一温度，保温后冷却。通过合理控制回火温度和时间，能消除淬火应力，稳定组织，在保持一定强度和硬度的同时，提高韧性，使墙板具备良好的综合力学性能。此外，针对不同使用环境和性能要求，大型铸钢件铸造厂家还可采用正火、调质等热处理工艺。在实际生产中，要根据铸钢件墙板的材质、尺寸、形状以及使用条件，制定科学合理的热处理工艺方案，并严格控制加热温度、保温时间和冷却速度等参数，以确保热处理效果，从而有效提升大型铸钢件墙板的耐久性。

在矿山破碎机中，大型铸钢件-动颚体是核心部件，一旦出现内部缺陷，可能引发断轴、爆裂等灾难性事故。超声波探伤和磁粉探伤是大型铸造加工厂家常用的发现动颚内部缺陷的有效无损检测方法。超声波探伤如同给设备做“透视”，通过声波精准洞察设备内部状况。其原理多样，如脉冲反射法可用于检测动颚厚度，相控阵技术能大幅提升检测效率，TOFD衍射法对大型铸钢件-动颚体焊缝检测精度极高。在检测前，需根据动颚的材质、形状和可能存在的缺陷类型，选择合适的探头、频率和检测参数。检测时，将探头均匀地涂抹耦合剂后，在动颚表面进行扫描，观察超声波回波信号。若出现反射波幅高、波形异常等情况，可能存在气孔、夹渣、未焊透等缺陷。磁粉探伤适用于检测动颚表面及近表面缺陷，尤其是铁磁性材料。检测前，对动颚表面进行预处理，去除油脂、铁锈等杂质，使其表面干燥。然后选择适当的磁化方法和磁化电流值，对动颚进行磁化操作。接着施加磁粉，可采用干式或湿式喷洒方式。在光线明亮的地方观察磁痕，若出现磁粉堆积，则表明动颚表面或近表面存在裂纹、折叠等缺陷。在大型铸造加工厂家实际应用中，可将超声波探伤和磁粉探伤相结合，充分发挥两者的优势，提高缺陷的检出率。同时，大型铸造加工厂家的检测人员应具备丰富的经验和专业知识，严格按照检测标准和规范进行操作，确保检测结果的准确性和可靠性，及时发现动颚的内部缺陷，避免事故的发生。

大型铸造厂家-腾飞铸钢始建于2006年，经营时间有将近二十年之久，拥有员工300余人，其中技术人员30人，高 级工程师6人等，拥有德国进口直读光谱仪等理化检验实验室，硬度仪、超声波、磁粉探伤仪等质检设备及技术过硬的质检人员。探伤级别我们可以达到二级、三级，甚至一级的标准。并且我们采用CAE软件对铸造过程进行数字模拟浇注，使铸造工艺水平达到新的境界；铸钢件的精整采用抛丸等工艺技术，使铸钢件的外观质量得以保证。我们对于质量的追求就只有一个目标，那就是精益求精。

腾飞铸钢深知工期是一个企业能够长期立足的本源，是信誉和实力的体现。为此针对客户提出的关于工期的问题，我们作出回应，并从多方面制定了方案，为客户争取时间，为我们争取“能量”。大型铸钢件的生产涉及模具、造型、浇注、热处理、机加工等多道工序，盲目的压缩工期可能埋下质量隐患。我们腾飞铸钢在避免减少工序的情况下，构建了一套严谨的工艺流程，从原材料采购、生产排程到质量检测，每一环节均实施精细化管理，确保流程无缝衔接。

铸造碳钢作为工业领域应用广泛的基础材料之一，其性能主要取决于化学成分的合理配比，其中碳（C）、锰（Mn）、硅（Si）三种元素对钢的组织和力学性能起着关键作用。碳是决定钢的强度和硬度的核心元素，其含量直接影响钢的相变行为和组织。在铸造过程中，碳含量的控制尤为关键，过高易导致铸造缺陷，如缩孔和热裂，因此需结合铸造工艺优化碳当量，以保证铸件的综合性能。锰在铸造碳钢中主要起到固溶强化和脱氧的作用，同时能抑制硫的有害影响。作为奥氏体稳定元素，锰可提高钢的淬透性，使铸件在热处理后获得更均匀的组织和更高的强度。同时，硅能强化铁素体，提高钢的强度和硬度，但过量硅含量（>0.6%）可能降低塑性和冲击韧性，因此在保证脱氧效果的前提下需合理控制其含量。在实际生产中，C、Mn、Si三元素的协同作用对铸造碳钢的性能影响深远。合理的成分设计不仅能优化铸件的铸造性能，减少缺陷，还能通过后续热处理调整组织，满足不同工况下的力学性能要求。例如，适当提高锰含量可弥补低碳钢的强度不足，而硅的加入则能细化晶粒，提高材料的耐疲劳性能。因此，在铸造碳钢的开发和优化过程中，必须综合考虑三元素的相互作用，结合铸造工艺和热处理制度，才能生产出高性能、高可靠性的铸钢件，满足现代工业的多样化需求。

大型铸钢件在生产过程中步骤非常之多，并且每一个环节都非常的重要。但是应该如何去确保大型铸钢件在生产过程中的环节不出错呐？今天就让我来带另大家看一看我们腾飞铸钢底气。1.严格选材与工艺控制采用优质钢材及辅料，从源头保障材料性能；结合先进冶炼与铸造工艺，确保成分均匀、无缺陷。2.精密检测与技术保障配备光谱分析、超声波探伤等设备，全程监控铸件尺寸、强度及内部结构，杜绝气孔、裂纹等问题。3.标准化生产体系执行ISO质量管理体系，每道工序均按规范操作，并通过全程可追溯系统实现质量责任到人。4.持续创新与经验沉淀依托技术团队，不断优化工艺，同时积累行业数据，针对不同应用场景定制解决方案。

热裂纹的形成主要源于凝固过程中的收缩应力。在大型铸钢厂的实际生产中，若铸件结构设计不合理，如壁厚差异过大或存在尖锐转角，会导致局部冷却速度不均，产生较大的热应力。此外，浇注系统设计不当也可能加剧这一问题，例如冒口补缩不足或冷铁布置不合理，使得铸件在凝固时无法自由收缩，后在薄弱区域形成裂纹。金属液的冶金质量同样关键，若熔炼过程中脱氧不充分或杂质含量过高，会降低材料的高温强度，使铸件在凝固阶段更易开裂。为有效防治热裂纹，大型铸钢厂需采取综合措施。首先，优化铸件结构设计，避免壁厚突变，采用圆角过渡以减少应力集中。其次，科学设计浇冒系统，确保顺序凝固，并通过合理设置冷铁和保温措施调节冷却速度。在冶金控制方面，需严格把控熔炼工艺，降低硫、磷等有害元素含量，并通过孕育处理细化晶粒，提升材料抗裂性。此外，选用退让性良好的型砂材料，避免因砂型阻力过大而阻碍铸件收缩。通过系统化的工艺管控和技术创新，大型铸钢厂能够显著降低热裂纹风险，生产出高性能的铸钢件。大型铸钢厂-腾飞铸钢深耕在铸钢件领域二十余载，研究难题，发现问题，致力于为客户提供优质铸钢件。

在重型机械、桥梁工程和风电设备等领域，大型铸钢件-支座板作为核心承力部件，其性能直接关系到整体结构的安全性与耐久性。大型铸造厂家-腾飞铸钢凭借二十余年的大型铸件生产经验，深入剖析支座板从材料选型到热处理的全流程工艺关键点，确保每一件产品均达到高标准要求。1.材料选型是工艺的起点。大型铸钢件-支座板需具备高强度、高韧性和优异的抗疲劳性能，因此通常选用低合金钢（如ZG270-500、ZG20Mn等），并通过严格的化学成分控制（如碳当量CE≤0.45%）来优化可焊性与铸造性能。大型铸造厂家-腾飞铸钢采用光谱分析仪实时监测钢液成分，确保材料符合设计要求。2.铸造工艺的核心在于温度与补缩控制。浇注温度需稳定在1520~1550℃之间，过高易导致缩孔，过低则影响流动性。针对支座板厚大部位，采用阶梯式浇注系统配合保温冒口设计，确保钢液顺序凝固，避免缩松缺陷。同时，冷铁的合理布置可细化晶粒，提升力学性能。3.热处理是决定性能的关键环节。正火+回火（QT工艺）是支座板的常用热处理方法，通过精准控制加热温度（890~920℃）和冷却速率，消除铸造应力并优化组织均匀性。大型铸造厂家-腾飞铸钢依托智能化热处理炉，实现温度曲线自动跟踪，确保批次稳定性。4.质量验证贯穿全程。从超声波探伤（UT）到力学性能测试，每一件大型铸钢件-支座板均需通过严格检测。以某海上风电项目为例，腾飞铸钢通过优化工艺，使支座板低温冲击功提升25%，客户验收合格率达100%。
